在有色金屬冶煉、礦業開采生產流程中,管道開車階段的氧氣濃度監測,是防范易燃易爆氣體混合爆炸、保障整條生產線安全啟停的關鍵環節。工礦管道內部介質復雜,常年存在氮氣、乙炔氣體,同時伴隨酸霧、堿性腐蝕氣體,管道表壓運行、微量低氧監測難度大,普通氣體檢測儀極易出現傳感器中毒、機身腐蝕、檢測數據漂移等問題。

想要實現管道內部氧氣長期穩定在線監測,必須選用適配管道工況、支持法蘭直裝的專業固定式氣體檢測儀。本文結合一線真實工礦落地項目,針對性給出有色金屬礦業專屬氣體監測解決方案,區分不同管道介質匹配對應傳感器,附上設備參數與現場實測案例,為同類工礦企業氣體檢測儀選型提供可直接照搬的參考依據。
一、項目工況與監測痛點
本次服務客戶為大型有色金屬生產及礦業開采企業,生產環節需要對工藝管道開展開車氧氣檢測,管道直接承壓運行(表壓),現場工況惡劣且監測要求嚴苛,具體工況參數如下:管道介質分為純氮氣介質、氮氣+乙炔+酸霧+堿性混合腐蝕介質兩類;管道正常氧含量極低,常態僅0.1%VOL,需要設備具備超高檢測分辨率;施工要求設備無需改造原有管道,直接通過法蘭對接安裝,密封性必須達標工業承壓管道標準。
客戶前期使用常規氣體檢測儀出現諸多短板:普通外殼無法耐受酸堿霧氣腐蝕,設備短期內損壞;通用電化學傳感器遇到乙炔氣體極易中毒失效,低氧檢測精準度不足;無匹配工業法蘭,無法直接對接承壓管道,外接采樣管路存在漏氣、測值不準隱患,無法滿足生產線開車安全管控要求。針對以上現場難題,我方定制專屬法蘭式固定式氣體檢測儀成套監測方案。
二、有色金屬礦業管道專屬固定式氣體檢測儀解決方案
本次方案統一采用不銹鋼外殼+一體式防腐氣室固定式氣體檢測探頭,整機耐腐蝕、抗壓力沖擊,全程適配管道表壓工況,按照客戶現場管道法蘭規格,一對一匹配同款半片法蘭直接對接,無需改動原有管道結構,安裝便捷、密封性能優異。同時依據管道內部介質差異,分兩種傳感器精準匹配,從根源杜絕傳感器中毒、檢測失靈問題。
1、純氮氣無腐蝕管道:電化學氧氣檢測方案
針對內部只有純氮氣、無酸堿霧氣、無乙炔干擾的潔凈管道,選用MIC-500S-O2-A固定式氣體檢測儀,搭載工業級電化學氧氣傳感器,配套RF面DN20對接法蘭。電化學傳感器響應速度快、低溫穩定性強,針對氮氣環境微量氧氣檢測靈敏度高,運維成本低,適合長期連續在線監測。設備檢測量程0-25%VOL,分辨率高達0.01%VOL,可以精準捕捉0.1%VOL左右微小氧含量變化。
2、酸堿+乙炔腐蝕混合管道:熒光氧檢測方案
針對含有乙炔、酸霧、堿性霧氣的高腐蝕復雜管道,同款機型MIC-500S-O2-A更換為熒光氧傳感器,配套RF面DN25對接法蘭。熒光氧傳感器采用光學檢測原理,無電解液、無電極,不會被乙炔、酸堿腐蝕性氣體毒化,抗干擾能力拉滿,徹底解決工礦復雜介質下檢測儀漂移、誤報、失靈難題,適配礦業惡劣工況7×24小時不間斷監測。
三、核心產品MIC-500S-O2-A參數優勢
兩款配置同款固定式氣體檢測儀,基礎參數統一,僅傳感器與對接法蘭規格區分,方便客戶統一后臺管理、統一后期運維:
檢測氣體:氧氣(O?)
檢測量程:0-25%VOL
檢測分辨率:0.01%VOL
機身材質:316不銹鋼整機+防腐專用氣室,耐酸堿腐蝕
安裝方式:管道法蘭直裝,DN20/DN25 RF突面法蘭可選
信號傳輸:RS485/4-20mA,無縫對接廠區PLC、DCS中控系統
工況適配:支持管道表壓環境,適合工業承壓管道在線監測
四、現場落地實測案例效果

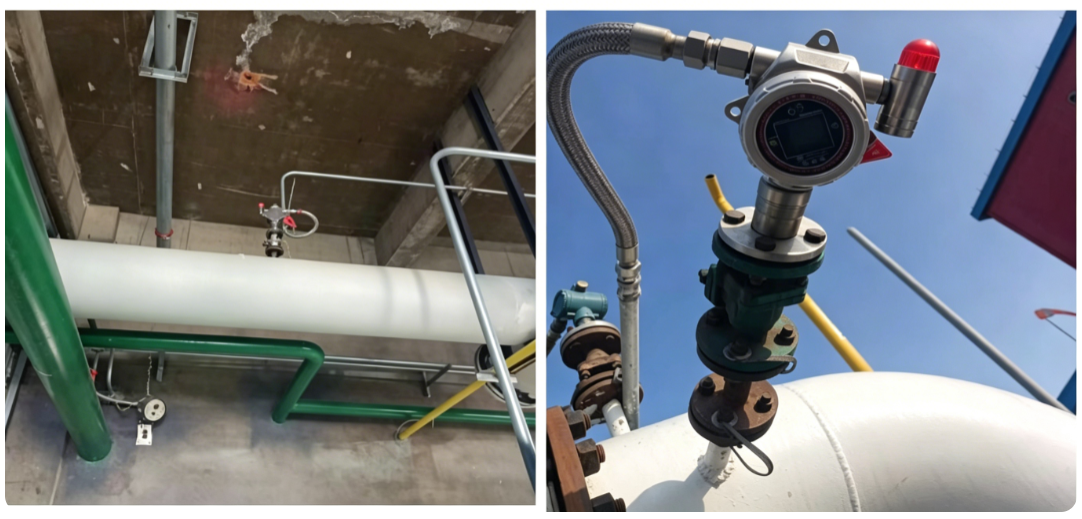

該有色金屬礦業項目全線落地MIC-500S-O2-A法蘭式固定式氣體檢測儀,分別部署在氮氣置換管道、冶煉反應管道兩大區域,設備直接與原有管道法蘭無縫對接,施工周期短,全程不破壞原有生產管路。
經過長期現場實測,兩類檢測儀均可以穩定捕捉管道內0.1%VOL微量氧氣波動,數據實時上傳廠區中控室,氧含量超標即刻聲光報警,聯動氮氣吹掃系統自動調節管道氧濃度,有效規避乙炔遇氧氣發生爆炸的安全生產風險。
相較于普通氣體檢測儀,本次方案優勢十分突出:不銹鋼機身無懼現場酸霧、堿性氣體腐蝕,設備使用壽命提升3倍以上;熒光氧傳感器徹底解決乙炔中毒痛點,后期免頻繁校準,大幅降低運維人工成本;法蘭一體式安裝密封性強,完全適配管道表壓工況,無氣體泄漏隱患,完美匹配礦業生產線開車監測全流程需求。
五、工礦管道氣體檢測選型總結
有色金屬、礦業承壓工藝管道工況特殊,不能直接選用通用款氣體檢測儀盲目安裝。選型核心分為兩點:潔凈氮氣管道,性價比優選電化學傳感器固定式氣體檢測儀;含有機可燃氣體、酸堿腐蝕介質的惡劣管道,必須選用無中毒風險的熒光氧固定式氣體檢測儀,同時優先選擇原廠配套法蘭,實現管道無損直裝。
依托MIC-500S-O2-A這款專用固定式氣體檢測儀,可一站式解決礦業管道微量氧監測、腐蝕防護、承壓密封三大行業難題,適配絕大多數冶金、礦山工藝管道在線監測場景,為工業安全生產筑牢氣體監測防線。
